Ухо искусственное

Искусственные уши 4152 и 4153 предназначены для выполнения измерений в области электро-акустики, аудиометрии и аналогичных дисциплинах. Приборы 4152 и 4153 широко используются для измерений электроакустических характеристик телефонов и наушников. Эти измерения проводятся в определенных акустических условиях, обеспечивающих точность и повторяемость результатов, что является важным при сравнении различных конструкций и типов измеряемых устройств.

Искусственные уши 4152 и 4153 состоят из акустической камеры связи, основного корпуса с разъемами для подключения конденсаторных микрофонов фирмы Брюль и Къер, а также основания с зажимным устройством, используемого для крепления испытуемого объекта.

Зажимное устройство с пружинами позволяет настраивать силу в диапазоне от 2 до 10 Н (приблизительно 0,2-1 кг) в соответствии с американскими стандартами АНИС (Американский национальный институт стандартов). Для измерения притяжения служит шкала на держателе зажимного устройства. Для защиты от механических ударов и вибраций искусственные уши 4152 и 4153 оснащены тремя ножками из мягкой резины.

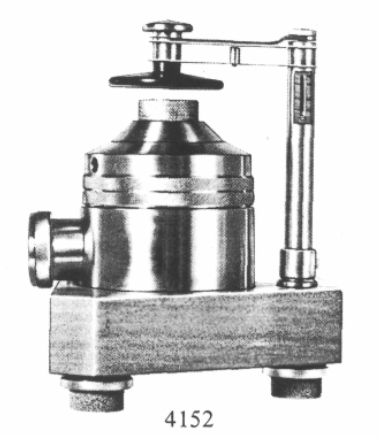

Ухо искусственное 4152

Номер в ГРСИ РФ:     7168-79
Производитель / заявитель:     Фирма "Bruel & Kjaer", Дания

Характеристики:
ИЗМЕРИТЕЛЬНЫЙ МИКРОФОН:
Однодюймовый конденсаторный микрофон фирмы Брюль и Къер
ПРЕДУСИЛИТЕЛЬ:
Предусилитель 2639 S с переходником DB0375
АКУСТИЧЕСКИЕ КАМЕРЫ СВЯЗИ:
Акустическая камера связи DB0138: объем 2см3
Акустическая камера связи DB 0909: объем 6см3
Акустическая камера связи ПВ 0161*: объем 6см3
МАКСИМАЛЬНАЯ ПРИЖИМНАЯ СИЛА СВЕРХУ АКУСТИЧЕСКОЙ КАМЕРЫ СВЯЗИ:
10 Н (прибл. 1 кг)
РАЗМЕРЫ:
Высота: 104 мм
Макс, диаметр: 123 мм
МАССА: 1,5кг

Аренда Исскуственного уха Bruel & Kjaer type 4152 - 120000 руб.

Описание уха исскуственного Bruel & Kjaer тип 4152

Разъем для подключения измерительного микрофона искусственного уха 4152 предоставляет возможность использования однодюймового конденсаторного микрофона 4144 с предусилителем 2639 или 2660 (при необходимости требуется переходник DB 0375) от компании Брюль и Къер.
В комплекте с прибором 4152 поставляется набор акустических камер связи, из которых одна камера связи DB0138 имеет объем 2 см³ и параметры, соответствующие стандартам МЭК 126 и АНИС С3.7-1973, и предназначена для исследования наушников слуховых аппаратов, а вторая камера связи DB 0909 имеет объем 6 см³ и параметры, соответствующие стандартам НБС 9А, АНИС СЗ.6-1969 и МЭК 303, применяемым для исследований и испытаний наушников и телефонов.

По особому заказу может быть поставлена специальная камера связи DB0161 объемом 6 см³, параметры которой соответствуют требованиям стандарта АНИС С3.7-1973 (тип 1, камера связи).
Акустическую камеру связи объемом 2 см³ можно устанавливать непосредственно на микрофон с предусилителем без применения главного корпуса искусственного уха 4152.
Это позволяет получить специальное искусственное ухо небольших размеров, которое подходит для исследования небольших слуховых аппаратов, например, встроенных в очки слуховых аппаратов. Параметры этого искусственного уха соответствуют рекомендации МЭК 126.

Упомянутый комплект эффективен при испытаниях и проверках слуховых аппаратов в безэховой акустической камере 4222. Акустические камеры связи объемом 6 см³ также могут быть установлены непосредственно на конденсаторные микрофоны с использованием специального упорного кольца УО 2340 (см. рис. 2). Кольцо УО 2340 поставляется вместе с камерами связи, но не входит в комплект поставки прибора 4152.

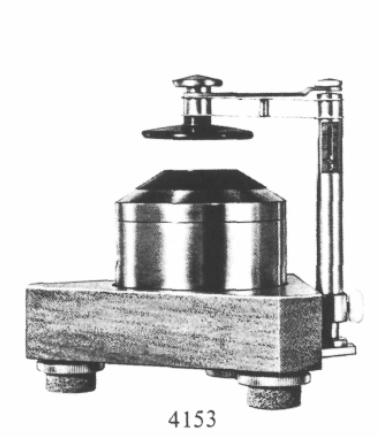

Ухо искусственное 4153

Номер в ГРСИ РФ:     7169-79
Производитель / заявитель:     Фирма "Bruel & Kjaer", Дания

Характеристики:
ИЗМЕРИТЕЛЬНЫЙ МИКРОФОН:
Полудюймовый конденсаторный микрофон 4134 фирмы Брюль и Къер
ПРЕДУСИЛИТЕЛЬ:
Предусилитель 2639 (или 2660) фирмы Брюль и Къер
РАЗМЕРЫ:
Высота: 104 мм Макс,
диаметр: 123 мм
МАССА:
2,2кг

Аренда Исскуственного уха Bruel & Kjaer type 4153 - 120000 руб.

Описание уха исскуственного Bruel & Kjaer тип 4153

Искусственное ухо модели 4153 соответствует требованиям стандарта МЭК 318 и имеет акустический импеданс, который в основном соответствует импедансу человеческого уха.

Акустическая камера связи прибора 4153 состоит из трех полостей (V1 = 2,5 см3, V2 = 1,8 см3 и V3 = 7,5 см3), которые соединены параллельно друг другу с помощью узкой круглой щели и четырех параллельных отверстий. Щель и отверстия служат в качестве акустических сопротивлений, которые имеют значения соответственно 6,5 х 10^6 Н • с/м^5 и 20 х 10^6 Н • с/м^5.

Акустическая индуктивность щели составляет 5 х 10^2 Н • с^2/м, а индуктивность отверстий равна 10^4 Н • с/м^5. Электрическая схема, эквивалентная описанным акустическим устройствам.

Акустическая камера связи может использоваться с полудюймовым микрофоном 4134 и предусилителем 2639 (или 2660), установленными в корпусе прибора 4153. Также камеру связи можно установить на предусилитель с помощью переходника DB 0742, который поставляется в комплекте прибора 4153. Форма и размеры акустической камеры связи подходят для испытаний большинства типов телефонов и наушников. Для испытаний окружающих ухо телефонов предусмотрен специальный переходник DB 0843.

В комплект прибора 4153 входит источник звука с определенными параметрами и высоким акустическим импедансом, который предназначен для акустической калибровки.
Опорный источник звука состоит из чашечного наушника YJ 0305 и переходника АО 0015 для полудюймового микрофона, который используется в качестве излучателя звука.

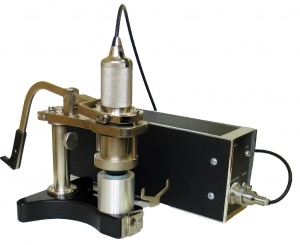

Ухо искусственное УИ-303

Номер в ГРСИ РФ: 14571-95
Производитель / заявитель: ОАО ОКБ "Октава", г.Тула

Характеристики:
Чувствительность УИ-303 (микрофона КМ-3) на частоте 1000 Гц, мВ/Па 50±13
Отклонение частотной характеристики уровня чувствительности УИ-303 (микрофона КМ-3), измеренное методом актюатора, в диапазоне частот от 80 до 8000 Гц, от уровня чувствительности на частоте 1000 Гц, дБ, не более ± 2,0;
после согласования с предприятием - изготовителем микрофона КМ-3, дБ, не более + 0,5 -2,0
Пределы допускаемой абсолютной погрешности измерения уровня звукового давления:
- в диапазоне частот от 80 до 5000 Гц, дБ ± 0,5
- в диапазоне частот свыше 5000 до 6000 Гц, дБ ± 1,0
- в диапазоне частот свыше 6000 до 8000 Гц, дБ ± 2,0
Напряжение питающей сети переменного тока частотой (50 ± 1) Гц, В 220 ± 22
Средняя наработка на отказ, ч, не менее 5000
Средний срок службы, лет, не менее 10

Описание уха исскуственного УИ-303

УИ-303 - это искусственное ухо, которое используется для измерения акустических характеристик различных устройств, таких как телефоны, наушники и телефонные капсюли. Его принцип работы заключается в преобразовании звукового сигнала в соответствующий ему электрический сигнал.

УИ-303 состоит из нескольких компонентов, включая измерительный конденсаторный микрофон КМ-3 (далее - микрофон КМ-3), комбинированный усилитель переменного напряжения УКЗ-41 (далее - усилитель УКЗ-41) и механоакустическое устройство (далее - УМА).

Главными элементами УМА являются камера связи и прижимное устройство. Камера связи представляет собой цилиндрическую полость с определенными геометрическими размерами и вместе с микрофоном КМ-3 образует номинальный акустический объем в 5,78 см³. Прижимное устройство обеспечивает прижимное усилие в размере (9,8 ± 1) Н для испытуемого изделия к камере связи.
