Искусственный мастоид 4930

Искусственный мастоид 4930 предназначен для объективной калибровки и проверки костных вибраторов, используемых в основанных на костной проводимости звука слуховых аппаратах и аудиометрах. Прибор 4930 является электродинамическим устройством, моделирующим механические характеристики человеческой головы и содержащим датчик силы для контроля параметров, калибруемых или проверяемых объектов.

Высококачественные материалы и тщательная обработка всех деталей гарантируют долговременную стабильность и точное соответствие параметров искусственного мастоида 4930 механическим характеристикам человеческой головы.
Прибор 4930 удовлетворяет требованиям международной рекомендации МЭК373 (1971), британского стандарта БС4009 (1975) и американского стандарта АНИС
СЗ.26-1981.

Искусственный мастоид типа 4930 / Искусственный мастоид Bruel&Kjaer типа 4930 / Bruel-Kjaer 4930 симуляторы уха и голоса / Bruel & Kjaer 4930 - Искусственный мастоид / Искусственный мастоид 4930 калибровки и проверки костных вибраторов /

Искусственный мастоид — модель 4930

Номер в ГРСИ РФ: 7171-79
Производитель / заявитель: Фирма "Bruel & Kjaer", Дания

Характеристики:
ЧАСТОТНЫЙ ДИАПАЗОН:50Гц - ЮкГц
ЧУВСТВИТЕЛЬНОСТЬ ПО ЗАРЯДУ И УСКОРЕНИЮ:2 пКл/м • с (частота 1 кГц)
ЧУВСТВИТЕЛЬНОСТЬ ПО НАПРЯЖЕНИЮ И УСКОРЕНИЮ:-63дБ отн. lB/м-сГ2, 0,7мВ/м-с~2 (ч. 1 кГц)
ЧУВСТВИТЕЛЬНОСТЬ ПО ЗАРЯДУ И СИЛЕ: ЗООпКл/Н
ЧУВСТВИТЕЛЬНОСТЬ ПО НАПРЯЖЕНИЮ И СИЛЕ:100мВ/Н
ЕМКОСТЬ:ЗпФ; СТАТИЧЕСКАЯ СИЛА:2 - 8Н, плавная настройка
ПЛОЩАДЬ КАЛИБРОВОЧНОЙ ПОВЕРХНОСТИ: 1260мм2
ИНЕРЦИОННАЯ МАССА: 3,5кг

Аренда Искусственного мастоида Bruel & Kjaer type 4930 - 140000 руб.

Описание мастоида искусственного Bruel & Kjaer type 4930

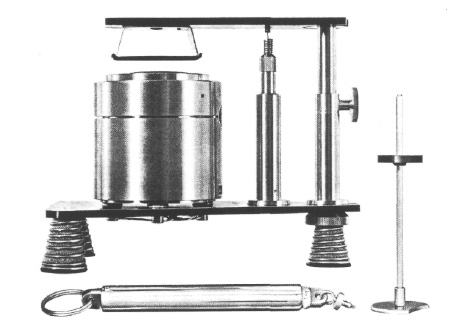

Мастоид искусственный 4930 состоит из инерционной массы, соответствующей параметрам человеческой головы и закрепленной на фундаментной плите крепежными болтами, проходящими через упругие прокладки из пластмассы. Фундаментная плита расположена на трех конических винтовых пружинах, заполненных демпфирующей пенистой резиной. Собственная резонансная частота этой упругой системы подвески, защищающей искусственный мастоид 4930 от механических колебаний, ударов и других помех, находится ниже 5 Гц, т.е. ниже 1/10 нижнего предела рабочего частотного диапазона прибора 4930.

На фундаментной плите также закреплен прижимной рычаг и его опоры. Прижимной рычаг закрепляет калибруемый или проверяемый объект в нужном положении и прижимает его к рабочей поверхности искусственного мастоида. Статическую прижимную силу можно плавно регулировать в диапазоне от 2 до 8 Н. Для контроля при настройке предусмотрены пружинное приспособление и указатель силы. Крепежные резиновые полоски используются в качестве безмассовой опоры калибруемого или испытуемого объекта.
Вид с разрезе инерционной массы (3,5кг), изготовленной из никелированной латуни. Сверху инерционной массы расположена куполообразная масса из нержавеющей стали.

Механическое соединение упомянутых масс обеспечивает прочный и жесткий стальной болт,
создающий также предварительную механическую нагрузку пьезоэлементов предусмотренного в приборе 4930 датчика силы. Высококачественная пьезокерамика (цирконат титанат свинца) и тщательный процесс искусственного старения гарантируют надежность и долговременную стабильность параметров датчика силы. В центре дисков из пьезокерамики предусмотрен центрирующий штифт из тефлона, закрепленный в инерционной массе. Электроды пьезоэлемента электрически соединены с выходным гнездом прибора 4930. Это стандартное миниатюрное гнездо снабжено внешней резьбой 10-32 UNF (американская унифицированная тонкая резьба) и рассчитано на штепсели стандартных соединительных кабелей (например, кабеля АО 003 8) фирмы Брюль и Къер.
