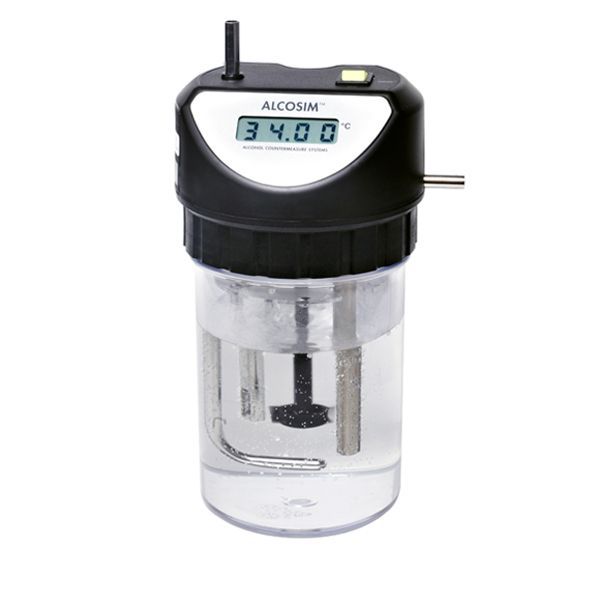

Генератор газовых смесей паров этанола в воздухе

ALCOSIM

Номер в ГРСИ РФ:     54037-13
Производитель / заявитель:     Фирма "Alcohol Countermeasure Systems Corp.", Канада

Характеристики:
Производитель ACS
Страна бренда Канада
Гарантия 12 месяцев
Питание От сети 220 В
Размеры 22,7 см х 13 см
Комплектация Калибратор, 25 круглых мундштуков, 25 квадратных мундштуков, 2 соединительные трубки, адаптер от сети

Объем заливаемой жидкости: 500 мл;
Рабочая температура раствора: 34°±0,2°С;
Длительность прогрева: менее 10 минут;

Аренда ALCOSIM - 60000 руб.

Назначение Alcosim

Генератор газовых смесей паров этанола в воздухе ALCOSIM (далее – генераторы)
предназначен для приготовления газовых смесей, используемых при проведении поверки и испытаний анализаторов паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.

Генераторы применяются в качестве рабочих эталонов 1-го разряда по
ГОСТ 8.578–2008.

Описание Alcosim

Генератор паров этанола в воздухе является стационарными приборами циклического действия.
Принцип действия генераторов основан на барботировании воздуха с постоянным расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генераторов определяется содержанием этанола в используемом водном растворе.

Конструктивно генераторы состоят из приборного модуля, соединенного с емкостью для водного раствора этанола. В емкость с раствором погружены следующие элементы приборного модуля: электронагреватель, полупроводниковый датчик температуры, перемешиватель раствора и трубка для барботирования воздуха. На корпусе приборного модуля расположены: цифровой дисплей для индикации значения температуры раствора, трубка подачи воздуха, трубка выхода газовой смеси, тумблер включения/выключения, разъём для подключения адаптера питания от сети переменного тока 220 В.

Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 (ГСО 8789–2006), которые поставляются с генераторами. При дальнейшей эксплуатации генератора водные растворы этанола поставляются по отдельным заказам.

GUTH модель 12V500

Номер в ГРСИ РФ: 83166-21
Производитель / заявитель: Фирма "Guth Laboratories, Inc.", США

Характеристики:
Диапазон воспроизведения массовой концентрации этанола в газовых смесях: 40 ... 2000 мг/м3; Погрешность основная в диапазоне 40 ... 80 мг/м³, абсолютная ±4 мг/м³;
Погрешность основная в диапазоне 80 ... 2000 мг/м³, относительная ±5 %;
Объем водного раствора этанола: 500 ± 25 см ³;
Температура термостатирования водного раствора этанола 34 ±0,05°С;
Время прогрева генератора не более 10 мин;
Интервал между поверками 1 год;
Габариты в упаковке: 22х22х36 см;
Масса в упаковке: 4,2 кг.

Аренда GUTH mod. 12V500 - 60000 руб.

Назначение GUTH модель 12V500

Генератор газовых смесей паров этанола в воздухе GUTH модель 12V500 (далее – генераторы) предназначен для приготовления газовых смесей, используемых при проведении поверки, калибровки и испытаний средств измерений паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.
Генераторы применяются в качестве рабочих эталонов 1 разряда в соответствии с Государственной поверочной схемой для средств измерений содержания этанола в газовых средах, утвержденной приказом Росстандарта от 30.12.2019 г. № 3452.

Описание GUTH модель 12V500

Генератор паров этанола в воздухе является стационарными приборами циклического действия. Принцип действия генератора основан на барботировании воздуха с постоянным
расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генератора определяется содержанием этанола в используемом водном растворе.

Конструктивно генератор состоит из приборного модуля и емкости для водного раствора этанола, которые соединяются между собой. На верхней панели корпуса приборного модуля находятся тумблер включения/выключения и контрольный порт, на передней панели - дисплей, а на задней панели – разъем питания и коммуникационный разъем.
На боковой панели корпуса находятся два штуцера: для подачи воздуха и для выхода газовой смеси. В емкость для водного раствора этанола погружены следующие элементы приборного модуля генератора: нагревательный элемент, датчик температуры с двумя независимыми термисторами, перемешиватель раствора с радиальным вентилятором, трубка для барботирования воздуха. На специальной стойке установлена пластиковая перегородка.

Приборный модуль генератора соединяется с емкостью для водного раствора этанола с помощью резьбового соединения. Герметичность соединения обеспечивается наличием резиновой кольцевой прокладки, установленной с использованием силиконовой смазки на приборном модуле генератора.
Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 ГСО 8789–2006 или аналогичными, которые поставляются по отдельному заказу.

GUTH модель 10-4D

Номер в ГРСИ РФ: 57656-14
Производитель / заявитель: Фирма "Guth Laboratories, Inc.", США


Характеристики:
диапазон воспроизведения массовой концентрации этанола в газовых смесях 40–2000 мг/м куб.
пределы допускаемой основной погрешности
в диапазоне от 40 до 80 мг/м куб — абсолютной ±4 мг/м куб
в диапазоне от 80 до 2000 мг/м куб — относительной ±5 %
габаритные размеры устройства длина 110 мм высота 225 мм ширина 120 мм
масса устройства, не более 1750 грамм
водный раствор этанола термостатируется при номинальной температуре 34°С
объемный расход газовой смеси (задается пользователем) от 6 до 12 дм. куб. /мин
питание переменный ток напряжением 220В (±22), частотой (50±1)Гц
мощность не более 72 Вт
время выхода генератора на режим после замены водного раствора этанола не более 15 мин.

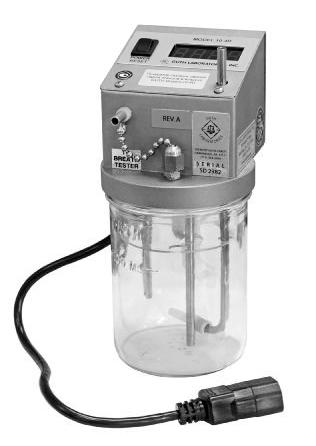

Назначение GUTH модель 10-4D

Генератор газовых смесей паров этанола в воздухе GUTH модель 10-4D (далее – генераторы) предназначен для приготовления газовых смесей, используемых при проведении поверки и испытаний анализаторов паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.

Описание GUTH модель 10-4D

Генераторы паров этанола в воздухе являются стационарными приборами циклического действия.
Принцип действия генераторов основан на барботировании воздуха с постоянным расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генераторов определяется содержанием этанола в используемом водном растворе.

Конструктивно генераторы состоят из приборного модуля, соединенного с емкостью для водного раствора этанола. В емкость с раствором погружены следующие элементы приборного модуля: электронагреватель, полупроводниковый датчик температуры, перемешиватель раствора и трубка для барботирования воздуха.

На корпусе приборного модуля расположены: цифровой дисплей для индикации значения температуры раствора и вывода сообщений об ошибках, трубка подачи воздуха, трубка выхода газовой смеси, тумблер включения/выключения и контрольный порт.
Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 (ГСО 8789–2006), которые поставляются с генераторами. При дальнейшей эксплуатации генератора водные растворы этанола поставляются по отдельным заказам.

А так же можно купить Guth Laboratories Model 10-4D
Номер в ГРСИ РФ:     57656-14
Производитель / заявитель:     Фирма "Guth Laboratories, Inc.", США

Модель Guth Laboratories Model 10-4 (в Госреестре отсутствует) - для лицензирования на ТОМИ не подходит.
